Download in PDF file_download PSW253015-1201.5

Alimentation chargeur en coffret métal IP66 12V 1,5A

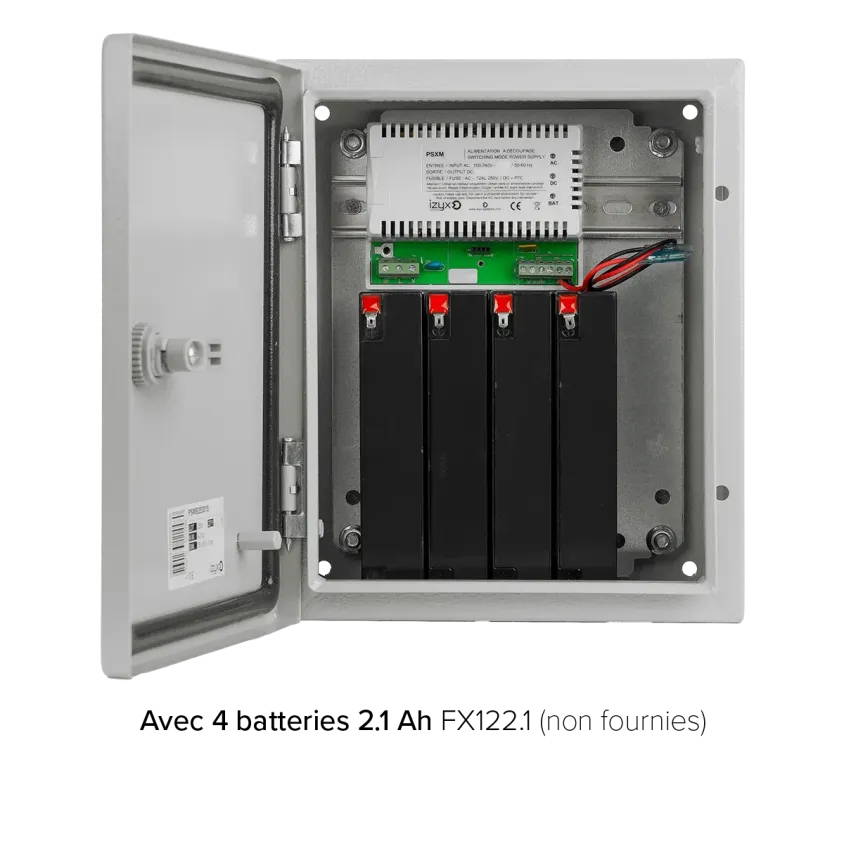

Alimentation chargeur (secourue) en coffret métal PSW, IP 66, 230V AC / 12V DC (13,8V) / 1,3A, 250 x 300 x 150 mm, triple protection en sortie (court-circuit / surcharge / surtension)

+ more details
  • SECOURUE : SECOURUE
  • PROTECTION PCT : PROTECTION PCT
  • IP 66 : IP 66
  • IK 10 : IK 10
  • Alimentation chargeur en coffret métal IP66 12V 1,5A
  • Alimentation chargeur en coffret métal IP66 12V 1,5A
  • Alimentation chargeur en coffret métal IP66 12V 1,5A
  • Alimentation chargeur en coffret métal IP66 12V 1,5A
  • Alimentation chargeur en coffret métal IP66 12V 1,5A
  • Alimentation chargeur en coffret métal IP66 12V 1,5A
  • Alimentation chargeur en coffret métal IP66 12V 1,5A
  • Alimentation chargeur en coffret métal IP66 12V 1,5A
  • Alimentation chargeur en coffret métal IP66 12V 1,5A
Alimentation chargeur en coffret métal IP66 12V 1,5A
PSW253015-1201.5 Alimentation chargeur en coffret métal IP66 12V 1,5A Alimentation chargeur en coffret métal IP66 12V 1,5A Alimentation chargeur en coffret métal IP66 12V 1,5A Alimentation chargeur en coffret métal IP66 12V 1,5A Alimentation chargeur en coffret métal IP66 12V 1,5A Alimentation chargeur en coffret métal IP66 12V 1,5A Alimentation chargeur en coffret métal IP66 12V 1,5A Alimentation chargeur en coffret métal IP66 12V 1,5A

Variants

sku Designation Tension de sortie Capacité batterie(s) (batteries non fournies) Courant aditionnel charge batterie Dimensions extérieures (l x h x p) Details Add to my list
Alimentation chargeur en coffret métal IP66 12V 10A
PSW304020-1210

Alimentation chargeur en coffret métal IP66 12V 10A

 13,8 V DC 4 x 7 Ah / 1 x 24 Ah 500 mA max 300 x 400 x 200 mm arrow_circle_right
Alimentation chargeur en coffret métal IP66 12V 3A
PSW253015-1203

Alimentation chargeur en coffret métal IP66 12V 3A

 13,8 V DC 2 x 7 Ah / 1 x 18 Ah 500 mA max 250 x 300 x 150 mm arrow_circle_right
Alimentation chargeur en coffret métal IP66 12V 5A
PSW253015-1205

Alimentation chargeur en coffret métal IP66 12V 5A

 13,8 V DC 2 x 7 Ah / 1 x 18 Ah 500 mA max 250 x 300 x 150 mm arrow_circle_right
Alimentation chargeur en coffret métal IP66 12V 20A
PSW304020-1220

Alimentation chargeur en coffret métal IP66 12V 20A

 13,8 V DC 4 x 7 Ah / 1 x 24 Ah 500 mA max 300 x 400 x 200 mm arrow_circle_right

Technical characteristics

  • Technologie
    Alimentation à découpage / Coffret métallique avec porte réversible, fermeture par serrure à clé
  • Chargeur
    oui
  • supervision
    en option
  • Tension / Fréquence d’alimentation
    100-240 V AC / 50-60 Hz
  • Protection du fusible en entrée
    T 1,6 AL 250 V
  • Tension de sortie
    13,8 V DC
  • Courant de sortie
    1,3 A
  • Puissance de sortie
    18 W
  • Capacité batterie(s) (batteries non fournies)
    2 x 7 Ah / 1 x 18 Ah
  • Protection en sortie
    Triple protection électronique PTC : Court-circuit / Surcharge / Surtension
  • Rendement / Ondulation résiduelle
    supérieur à 80 % / inférieure à 120 mVpp max
  • Courant aditionnel charge batterie
    250 mA max
  • Surveillance tension batterie(s)
    Déconnexion automatique seuil bas entre 9,5 et 10 V DC
  • 3 LEDs en façade
    LED 1 : Présence secteur - LED 2 : Sortie DC OK - LED 3 : Batterie(s) OK
  • Fabrication / Finition / Couleur
    Acier galvanisé / Laquage poudre epoxy / RAL 7035
  • Façade
    Portillon réversible sur charnières / Ouverture à 120° - Fermeture par serrure à clé standard double barre 3 mm
  • Equipement intérieur
    Plaque de montage pleine en acier galvanisé / Rail DIN de la largeur de la plaque de fond
  • Entrée de câbles
    Plaque en acier galvanisé
  • Température de fonctionnement / Humidité relative
    -20 à +45°C / 20 à 90 % RH
  • Directives et normes
    DIRECTIVE 2014/30/UE : EN55032:2015/A11:2020 - EN55035:2017 - EN61000-3-2:2019 - EN61000-3-3:2013/A1:2019- DIRECTIVE 2014/35/UE : EN62368-1:2020/A11:2020
  • Indice de protection IP
    IP 66
  • Indice de protection IK
    IK 10
  • Dimensions extérieures (l x h x p)
    250 x 300 x 150 mm
  • Dimensions plaque int. (l x h x e)
    200 x 250 x 2 mm
  • Poids brut / Poids net
    4,73 Kg / 4,50 Kg
  • Conditionnement
    1
  • Code douane
    8504409590
  • Code DEEE
    P09.02
  • Code EAN
    3760273115913

Beschreibung

Alimentation chargeur (secourue) en coffret métal PSW, IP 66, 230V AC / 12V DC (13,8V) / 1,3A, 250 x 300 x 150 mm, triple protection en sortie (court-circuit / surcharge / surtension)

FACILITÉ DE POSE ET GAIN DE TEMPS
  • Porte réversible pour s'adapter à tous les espaces.
  • Coffret avec plaque de fond en acier.
LES + QUI SIMPLIFIENT LES USAGES
  • Coffret résistant aux agressions extérieures IK10 ,
  • et aux conditions climatiques IP66.
  • Supervision : contact d'autoprotection et carte report défaut (en option).
  • Secourue : permet de maintenir l'ouvrant verrouillé en cas de coupure de courant (batterie non founie).
  • Fonctionne avec ou sans batterie.
  • Verrouillage du coffret par clé.
LA MAINTENANCE EN TOUTE SÉRÉNITÉ
  • Triple protection en sortie : Court-circuit / Surcharge / Surtension.
