Download in PDF file_download ACM5-1210

Alimentation chargeur en coffret métal 12V 10A /Cartes électroniques 5/6

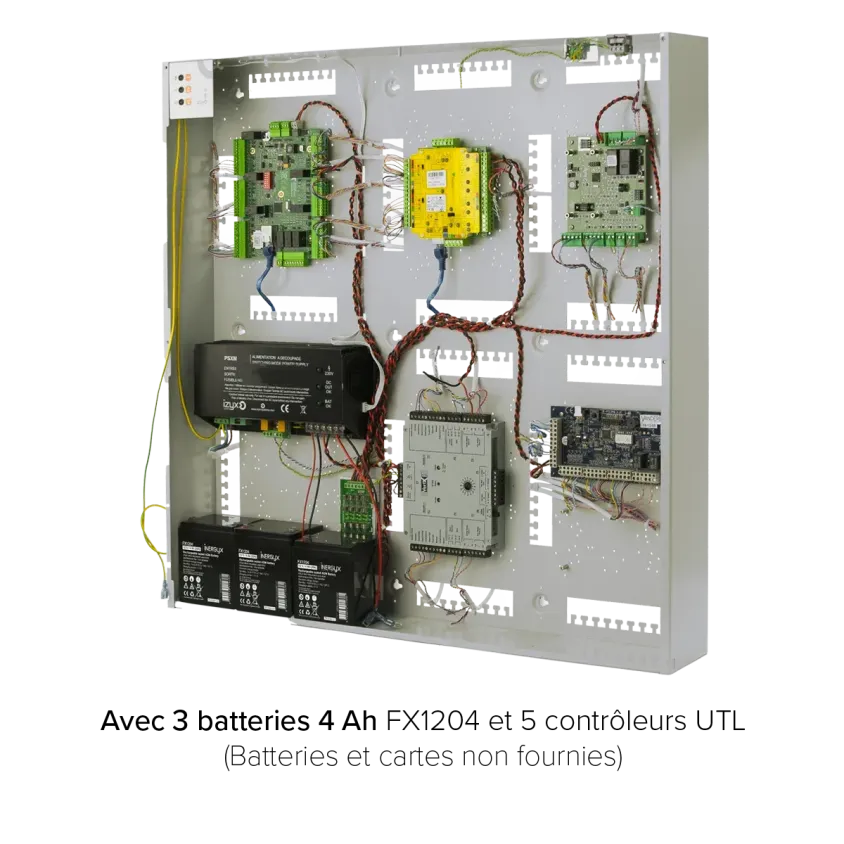

Alimentation chargeur (secourue) en coffret métal ACM5, 230V AC / 12V DC (13,8) / 10A, emplacement 5 cartes, pose horizontale ou verticale, voyants d'état en façade, triple protection en sortie (court-circuit / surcharge / surtension)

+ more details
  • Pose Horizontale ou Verticale : Pose Horizontale ou Verticale
  • SECOURUE : SECOURUE
  • PROTECTION PCT : PROTECTION PCT
  • LEDs d'état : LEDs d'état
  • Alimentation chargeur en coffret métal 12V 10A /Cartes électroniques 5/6
  • Alimentation chargeur en coffret métal 12V 10A /Cartes électroniques 5/6
  • Alimentation chargeur en coffret métal 12V 10A /Cartes électroniques 5/6
  • Alimentation chargeur en coffret métal 12V 10A /Cartes électroniques 5/6
  • Alimentation chargeur en coffret métal 12V 10A /Cartes électroniques 5/6
  • Alimentation chargeur en coffret métal 12V 10A /Cartes électroniques 5/6
  • Alimentation chargeur en coffret métal 12V 10A /Cartes électroniques 5/6
  • Alimentation chargeur en coffret métal 12V 10A /Cartes électroniques 5/6
  • Alimentation chargeur en coffret métal 12V 10A /Cartes électroniques 5/6
  • Alimentation chargeur en coffret métal 12V 10A /Cartes électroniques 5/6
Alimentation chargeur en coffret métal 12V 10A /Cartes électroniques 5/6
ACM5-1210 Alimentation chargeur en coffret métal 12V 10A /Cartes Alimentation chargeur en coffret métal 12V 10A /Cartes Alimentation chargeur en coffret métal 12V 10A /Cartes Alimentation chargeur en coffret métal 12V 10A /Cartes ACM5-1210 ACM5-1210 ACM5-1210 Alimentation chargeur en coffret métal 12V 10A /Cartes Alimentation chargeur en coffret métal 12V 10A /Cartes

Variants

sku Designation Tension de sortie Capacité batterie(s) (batteries non fournies) Courant aditionnel charge batterie emplacement carte contrôleur Details Add to my list
Alimentation chargeur en coffret métal 12V 3A/Cartes électroniques 2/3
ACM2-1203

Alimentation chargeur en coffret métal 12V 3A/Cartes électroniques 2/3

 13,8 V DC 2 x 7 Ah / 1 x 18 Ah 500 mA max 2 emplacements arrow_circle_right
Alimentation chargeur en coffret métal 12V 10A/Cartes électroniques 2/3
ACM2-1210

Alimentation chargeur en coffret métal 12V 10A/Cartes électroniques 2/3

 13,8 V DC 2 x 7 Ah / 1 x 18 Ah 500 mA max 2 emplacements arrow_circle_right
Alimentation chargeur en coffret métal 12V 3A/Cartes électroniques 1/2
ACM1-1203

Alimentation chargeur en coffret métal 12V 3A/Cartes électroniques 1/2

 13,8 V DC 2 x 7 Ah / 1 x 18 Ah 500 mA max 1 emplacement arrow_circle_right
Alimentation chargeur en coffret métal 12V 5A/Cartes électroniques 5/6
ACM5-1205

Alimentation chargeur en coffret métal 12V 5A/Cartes électroniques 5/6

 13,8 V DC 2 x 7 Ah / 1 x 18 Ah 500 mA max 5 emplacements arrow_circle_right
Alimentation chargeur en coffret métal 12V 5A TS/Cartes électroniques 2/3
ACM2-1205TS

Alimentation chargeur en coffret métal 12V 5A TS/Cartes électroniques 2/3

 13,8 V DC 2 x 7 Ah / 1 x 18 Ah 500 mA max 2 emplacements arrow_circle_right
Alimentation chargeur en coffret métal 12V 5A TS/Cartes électroniques 1/2
ACM1-1205TS

Alimentation chargeur en coffret métal 12V 5A TS/Cartes électroniques 1/2

 13,8 V DC 2 x 7 Ah / 1 x 18 Ah 500 mA max 1 emplacement arrow_circle_right
Alimentation chargeur en coffret métal 12V 20A /Cartes électroniques 5/6
ACM5-1220

Alimentation chargeur en coffret métal 12V 20A /Cartes électroniques 5/6

 13,8 V DC 2 x 7 Ah / 1 x 18 Ah 500 mA max 5 emplacements arrow_circle_right
Alimentation chargeur en coffret métal 12V 5A/Cartes électroniques 2/3
ACM2-1205

Alimentation chargeur en coffret métal 12V 5A/Cartes électroniques 2/3

 13,8 V DC 2 x 7 Ah / 1 x 18 Ah 500 mA max 2 emplacements arrow_circle_right
Alimentation chargeur en coffret métal 12V 5A/Cartes électroniques 1/2
ACM1-1205

Alimentation chargeur en coffret métal 12V 5A/Cartes électroniques 1/2

 13,8 V DC 2 x 7 Ah / 1 x 18 Ah 500 mA max 1 emplacement arrow_circle_right

Technical characteristics

  • Technologie
    Alimentation à découpage / Coffret métallique à couvercle amovible avec fermeture par serrure à clé ou vis
  • Chargeur
    oui
  • supervision
    en option
  • Tension / Fréquence d’alimentation
    100-240 V AC / 50-60 Hz
  • Protection du fusible en entrée
    T 4 AL 250 V
  • Tension de sortie
    13,8 V DC
  • Courant de sortie
    10 A
  • Puissance de sortie
    120 W
  • Capacité batterie(s) (batteries non fournies)
    2 x 7 Ah / 1 x 18 Ah
  • Nombre de sorties
    2 (1 sortie avec bornier double)
  • Protection en sortie
    Triple protection électronique PTC : Court-circuit / Surcharge / Surtension
  • Rendement / Ondulation résiduelle
    supérieur à 80 % / inférieure à 120 mVpp max
  • Courant aditionnel charge batterie
    500 mA max
  • Surveillance tension batterie(s)
    Déconnexion automatique seuil bas entre 9,5 et 10 V DC
  • 3 LEDs en façade
    LED 1 : Présence secteur - LED 2 : Sortie DC OK - LED 3 : Batterie(s) OK
  • emplacement carte contrôleur
    5 emplacements
  • Fixation carte électronique
    Fond pré-perçé / Montage par entretoises (fournies) ou vis
  • Déport mural (entretoises)
    5 ou 15 mm
  • Fabrication / Finition / Couleur
    Acier galvanisé / Laquage poudre epoxy / RAL 7035
  • Température de fonctionnement / Humidité relative
    -20 à +45°C / 20 à 90 % RH
  • Directives et normes
    DIRECTIVE 2014/30/UE : EN55032:2015/A11:2020 - EN55035:2017 - EN61000-3-2:2019 - EN61000-3-3:2013/A1:2019 - DIRECTIVE 2014/35/UE : EN62368-1:2020/A11:2020
  • Dimensions (L x h x p)
    705 x 685 x 104 mm (116 mm avec entretoises)
  • Poids brut / Poids net
    13,91 Kg / 12,35 Kg
  • Conditionnement
    1
  • Code douane
    8504409590
  • Code DEEE
    P09.07
  • Code EAN
    3760273115975

Beschreibung

Alimentation chargeur (secourue) en coffret métal ACM5, 230V AC / 12V DC (13,8) / 10A, emplacement 5 cartes, pose horizontale ou verticale, voyants d'état en façade, triple protection en sortie (court-circuit / surcharge / surtension)

FACILITÉ DE POSE ET GAIN DE TEMPS
  • Préparation en atelier: intégrations des cartes, précâblage.
  • 1 coffret pour plusieurs contrôleurs.
  • Optimisation de l'espace de pose (verticale ou horizontale).
  • Ergonomie du coffret pour faciliter le câblage.
  • Entretoises amovibles de 15 mm (fournies) pour faciliter le passage de câble par l'arrière.
  • Porte amovible.
LES + QUI SIMPLIFIENT LES USAGES
  • Supervision : contact d'autoprotection et carte report défaut (en option).
  • Secourue : permet de maintenir l'ouvrant verrouillé en cas de coupure de courant (batterie non founie).
  • Fonctionne avec ou sans batterie.
  • Verrouillage du coffret par clé.
LA MAINTENANCE EN TOUTE SÉRÉNITÉ
  • Indicateurs à Led en façade favorisent une identification rapide en cas de panne.
  • Triple protection en sortie : Court-circuit / Surcharge / Surtension.
