Download in PDF file_download RSXV12084C

Alimentation chargeur 4 voies coffret ABS 12V 8A

Alimentation multivoies chargeur (secourue) en coffret ABS RSXV-C, 4 voies, 230V AC / 12V DC (13,8V) / 8A - 271 x 265 x 103 mm, contact d'autoprotection, voyants d'état face avant, protection fusible en entrée et sorties

+ more details
  • Garantie 2+2 : Garantie 2+2
  • SECOURUE : SECOURUE
  • MULTIVOIES 4 : MULTIVOIES 4
  • PROTECTION FUSIBLE : PROTECTION FUSIBLE
  • LEDs d'état : LEDs d'état
  • Alimentation chargeur 4 voies coffret ABS 12V 8A
  • Alimentation chargeur 4 voies coffret ABS 12V 8A
  • Alimentation chargeur 4 voies coffret ABS 12V 8A
  • Alimentation chargeur 4 voies coffret ABS 12V 8A
  • Alimentation chargeur 4 voies coffret ABS 12V 8A
  • Alimentation chargeur 4 voies coffret ABS 12V 8A
  • Alimentation chargeur 4 voies coffret ABS 12V 8A
  • Alimentation chargeur 4 voies coffret ABS 12V 8A
  • Alimentation chargeur 4 voies coffret ABS 12V 8A
Alimentation chargeur 4 voies coffret ABS 12V 8A
RSXV12084C Alimentation chargeur 4 voies coffret ABS 12V 8A Alimentation chargeur 4 voies coffret ABS 12V 8A Alimentation chargeur 4 voies coffret ABS 12V 8A Alimentation chargeur 4 voies coffret ABS 12V 8A RSXV12084C RSXV12084C RSXV12084C Alimentation chargeur 4 voies coffret ABS 12V 8A video

Variants

sku Designation Tension de sortie Capacité batterie(s) (batteries non fournies) Courant aditionnel charge batterie Details Add to my list
Alimentation chargeur 8 voies coffret ABS 12V 10A
RSXV12108C

Alimentation chargeur 8 voies coffret ABS 12V 10A

13,8 V DC 2 x 7 Ah / 1 x 18 Ah 500 mA max arrow_circle_right
Alimentation chargeur 8 voies coffret ABS 12V 5A
RSXV12058C

Alimentation chargeur 8 voies coffret ABS 12V 5A

13,8 V DC 2 x 7 Ah / 1 x 18 Ah 500 mA max arrow_circle_right
Alimentation chargeur 8 voies coffret ABS 12V 8A
RSXV12088C

Alimentation chargeur 8 voies coffret ABS 12V 8A

13,8 V DC 2 x 7 Ah / 1 x 18 Ah 500 mA max arrow_circle_right
Alimentation chargeur 4 voies coffret ABS 12V 5A
RSXV12054C

Alimentation chargeur 4 voies coffret ABS 12V 5A

13,8 V DC 1 x 7 Ah 500 mA max arrow_circle_right
Alimentation chargeur  4 voies coffret ABS 12V 3A
RSXV12034C

Alimentation chargeur 4 voies coffret ABS 12V 3A

13,8 V DC 1 x 7 Ah 500 mA max arrow_circle_right

Technical characteristics

  • Technologie
    Alimentation à découpage / Coffrets ABS à portillon avec fermeture à clé
  • Chargeur
    oui
  • supervision
    en option
  • Tension / Fréquence d’alimentation
    200-240 V AC / 50-60 Hz
  • Protection du fusible en entrée
    T 3,15 AL 250 V
  • Tension de sortie
    13,8 V DC
  • Courant de sortie
    8 A
  • Puissance de sortie
    110,4 W
  • Capacité batterie(s) (batteries non fournies)
    2 x 7 Ah / 1 x 18 Ah
  • Nombre de sorties
    4
  • Protection fusible en sortie
    4 x F3.15 AL
  • Rendement / Ondulation résiduelle
    supérieur à 84 % / inférieure à 120 mVpp max
  • Courant aditionnel charge batterie
    500 mA max
  • Surveillance tension batterie(s)
    Déconnexion automatique seuil bas entre 8,2 et 9,7 V DC
  • Led en façade
    Led 1 : présence secteur / LED ; Led 2 : Sortie DC / LED ; Led 3 : Batterie(s) OK ; Led 4 : Sortie OK
  • Contact d’autoprotection intégré
    Contact inverseur (CO/NO/NF) - max. 250 V AC / 5 A
  • Température de fonctionnement / Humidité relative
    -20 à +45°C / 20 à 90 % RH
  • Directives et normes
    DIRECTIVE 2014/30/UE : EN55032:2015/A11:2020 - EN55035:2017 - EN61000-3-2:2019 - EN61000-3-3:2013/A1:2019 - DIRECTIVE 2014/35/UE : EN62368-1:2020/A11:2020
  • Indice de protection IP
    IP 30

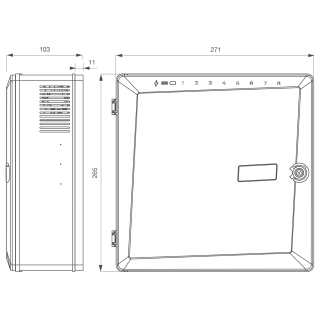

  • Dimensions (L x h x p)
    271 x 265 x 103 mm
  • Poids brut / Poids net
    1,56 Kg / 1,35 Kg
  • Conditionnement
    1 ou 10 ou 120
  • Code douane
    8504409590
  • Code DEEE
    P09.07
  • Code EAN
    3760273115487

Beschreibung

Alimentation multivoies chargeur (secourue) en coffret ABS RSXV-C, 4 voies, 230V AC / 12V DC (13,8V) / 8A - 271 x 265 x 103 mm, contact d'autoprotection, voyants d'état face avant, protection fusible en entrée et sorties

FACILITÉ DE POSE ET GAIN DE TEMPS
  • Le cadre de pose permet une réservation d'emplacement sur chantier.
  • Le cadre de pose intègre un niveau à bulle et dispose de prédécoupe pour le passage des câbles.
  • L'organisation des câbles est propre et professionnel grâce aux guides fils.
  • Le coffret est en ABS, ce qui lui offre robustesse et allège le poids, un atout précieux surtout pour les travaux en hauteur.
  • Identification du coffret rapide, porte étiquette personnalisable en façade.
  • Les schémas de raccordement ou la notice de pose peuvent être mis dans le porte document intégré au dos du portillon.
  • Une seule alimentation pour ALIME plusieurs équipements.
LES + QUI SIMPLIFIENT LES USAGES
  • Porte sécurisée avec verrouillage par clé.
  • Supervision : contact d'autoprotection intégré et carte report défaut (en option).
  • Secourue : permet de maintenir l'ouvrant verrouillé en cas de coupure de courant (batterie non founie).
  • Fonctionne avec ou sans batterie
LA MAINTENANCE EN TOUTE SÉRÉNITÉ
  • Le cadre de pose avec les arrivées de câbles restent en place, il suffit de remplacer le coffret sans avoir besoin de tout démonter.
  • Chaque sortie est indépendante et fusiblée.
  • LEDs vertes d'état en façade, identification rapide d'un dysfonctionnement.
  • Garantie 2 + 2.
