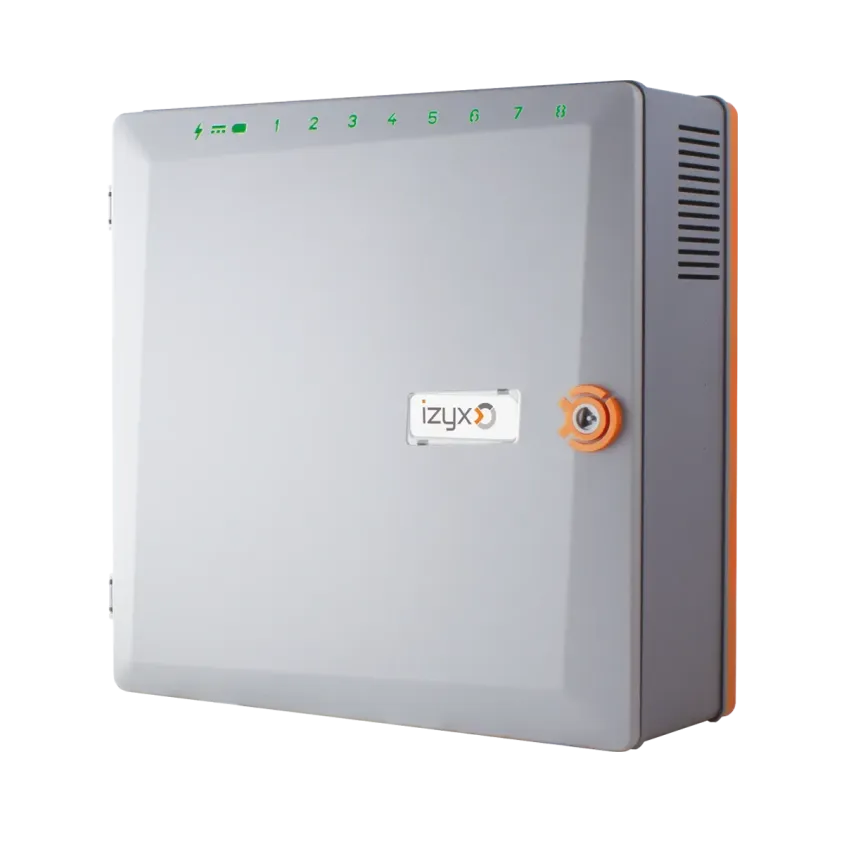

Alimentation chargeur 8 voies coffret ABS 12V 5A

Name: Alimentation chargeur 8 voies coffret ABS 12V 5A
Brand: Izyx Systems
SKU: RSXV12058C

Alimentation multivoies chargeur (secourue) en coffret ABS RSXV-C, 8 voies, 230V AC / 12V DC (13,8V) / 5A - 271 x 265 x 103 mm, contact d'autoprotection, voyants d'état face avant, protection fusible en entrée et sorties

+ more details

Alimentation chargeur 8 voies coffret ABS 12V 5A

Variants

sku	Designation	Tension de sortie	Capacité batterie(s) (batteries non fournies)	Courant aditionnel charge batterie	Details
RSXV12088C	Alimentation chargeur 8 voies coffret ABS 12V 8A	13,8 V DC	2 x 7 Ah / 1 x 18 Ah	500 mA max	arrow_circle_right
RSXV12084C	Alimentation chargeur 4 voies coffret ABS 12V 8A	13,8 V DC	2 x 7 Ah / 1 x 18 Ah	500 mA max	arrow_circle_right
RSXV12034C	Alimentation chargeur 4 voies coffret ABS 12V 3A	13,8 V DC	1 x 7 Ah	500 mA max	arrow_circle_right
RSXV12054C	Alimentation chargeur 4 voies coffret ABS 12V 5A	13,8 V DC	1 x 7 Ah	500 mA max	arrow_circle_right
RSXV12108C	Alimentation chargeur 8 voies coffret ABS 12V 10A	13,8 V DC	2 x 7 Ah / 1 x 18 Ah	500 mA max	arrow_circle_right

Technical characteristics

Technologie

Alimentation à découpage / Coffrets ABS à portillon avec fermeture à clé
Chargeur

oui
supervision

en option
Tension / Fréquence d’alimentation

200-240 V AC / 50-60 Hz
Protection du fusible en entrée

T 2 AL 250 V
Tension de sortie

13,8 V DC
Courant de sortie

5 A
Puissance de sortie

69 W
Capacité batterie(s) (batteries non fournies)

2 x 7 Ah / 1 x 18 Ah
Nombre de sorties

8
Protection fusible en sortie

8 x F1 AL
Rendement / Ondulation résiduelle

supérieur à 82 % / inférieure à 120 mVpp max
Courant aditionnel charge batterie

500 mA max
Surveillance tension batterie(s)

Déconnexion automatique seuil bas entre 8,2 et 9,7 V DC
Led en façade

Led 1 : présence secteur / LED ; Led 2 : Sortie DC / LED ; Led 3 : Batterie(s) OK ; Led 4 : Sortie OK
Contact d’autoprotection intégré

Contact inverseur (CO/NO/NF) - max. 250 V AC / 5 A
Température de fonctionnement / Humidité relative

-20 à +45°C / 20 à 90 % RH
Directives et normes

DIRECTIVE 2014/30/UE : EN55032:2015/A11:2020 - EN55035:2017 - EN61000-3-2:2019 - EN61000-3-3:2013/A1:2019 - DIRECTIVE 2014/35/UE : EN62368-1:2020/A11:2020
Indice de protection IP

IP 30
Dimensions (L x h x p)

271 x 265 x 103 mm
Poids brut / Poids net

1,50 Kg / 1,29 Kg
Conditionnement

1 ou 10 ou 120
Code douane

8504409590
Code DEEE

P09.07
Code EAN

3760273115494

Beschreibung

FACILITÉ DE POSE ET GAIN DE TEMPS

Le cadre de pose permet une réservation d'emplacement sur chantier.
Le cadre de pose intègre un niveau à bulle et dispose de prédécoupe pour le passage des câbles.
L'organisation des câbles est propre et professionnel grâce aux guides fils.
Le coffret est en ABS, ce qui lui offre robustesse et allège le poids, un atout précieux surtout pour les travaux en hauteur.
Identification du coffret rapide, porte étiquette personnalisable en façade.
Les schémas de raccordement ou la notice de pose peuvent être mis dans le porte document intégré au dos du portillon.
Une seule alimentation pour ALIME plusieurs équipements.

LES + QUI SIMPLIFIENT LES USAGES

Porte sécurisée avec verrouillage par clé.
Supervision : contact d'autoprotection intégré et carte report défaut (en option).
Secourue : permet de maintenir l'ouvrant verrouillé en cas de coupure de courant (batterie non founie).
Fonctionne avec ou sans batterie

LA MAINTENANCE EN TOUTE SÉRÉNITÉ

Le cadre de pose avec les arrivées de câbles restent en place, il suffit de remplacer le coffret sans avoir besoin de tout démonter.
Chaque sortie est indépendante et fusiblée.
LEDs vertes d'état en façade, identification rapide d'un dysfonctionnement.
Garantie 2 + 2.
